JTW Festschmierstoff-Graphit-Ölfrei-Bronze-Anlaufscheibenlager

Produktbeschreibung:

JTW Festschmierstoff-Graphit-Ölfrei-Bronze-Anlaufscheibenlager ist für raue Arbeitsumgebungen konzipiert, die eine ölfreie Schmierung erfordern. Es verwendet Graphit-Festschmierstoffe und Kupferlegierungsmaterialien, um Verschleißfestigkeit und Stabilität unter hoher Last, niedriger Geschwindigkeit oder ohne Schmierung sicherzustellen. Die Graphit-Feststoffschmiertechnologie kann die Reibung wirksam reduzieren und die Lebensdauer verlängern und eignet sich besonders für Anwendungen in der Schwermaschinen-, Luft- und Raumfahrt-, Metallurgie-, Bergbau- und anderen Industriezweigen. Das Kupferlegierungssubstrat der JTW-Lager weist Korrosionsbeständigkeit und Wärmeleitfähigkeit auf. Das ölfreie Schmierdesign reduziert den Wartungsaufwand herkömmlicher Schmierstoffe.

Produktbeschreibung

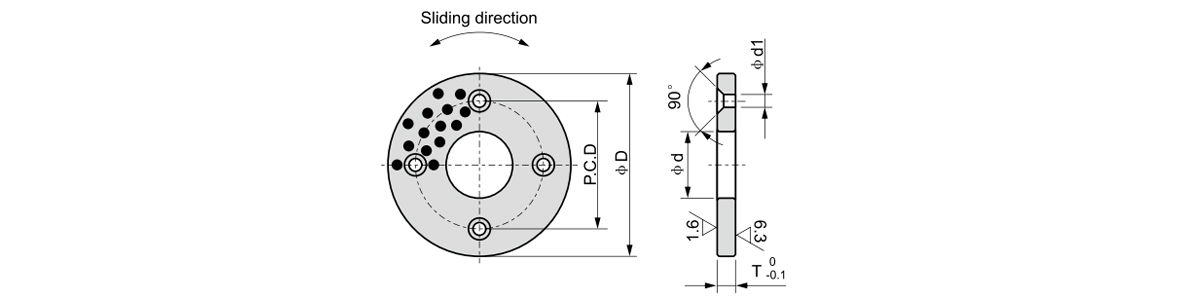

Standard Nein. Ausweis ф d 0.D.фD Dicke Schraube Löcher
P.C.D Nummer von Löcher Flach Kopf Schraube d1
JTW-0603 6.2 0.2
0.1










0.3
0.1
25 3 0
-0,1
15 2 M3 3.5
JTW-0803 8.2 28 18
JTW-1003 10.2 30 20
JTW-1203 12.2 40 28
JTW-1203N 12.2 Ohne Flachkopfschraubenloch
JTW-1303 13.2 28 2 M3 3.5
JTW-1403 14.2
JTW-1503 15.2 50 35
JTW-1603 16.2
JTW-1603N 16.2 Ohne Flachkopfschraubenloch
JTW-1803 18.2 35 2 M3 3.5
JTW-2005 20.2 5 M5 6
JTW-2505 25.2 55 40
JTW-3005 30.2 60 45
JTW-3505 35.2 70 50
JTW-4007 40.2 80 7 60 M6 7
JTW-4507 45.2 90 70
JTW-5008 50.3 100 8 75 4
JTW-5508 55.3 110 85
JTW-6008 60.3 120 90 M8 9
JTW-6508 65.3 125 95
JTW-7010 70.3 130 10 100
JTW-7510 75.3 140 110
JTW-8010 80.3 150 120
JTW-9010 90.5 170 140 M10 11
JTW-10010 100.5 190 160
JTW-12010 120.5 200 175

Produkteinführung

Anlaufscheiben-Serie | Ölfreie Graphitschmierung

JTW Festschmierstoff-Graphit-Ölfrei-Bronze-Anlaufscheibenlager

Axiale Belastung: 80 N/mm² max
Geschwindigkeit: 0,35 m/s kontinuierlich
Material: CuSn8-Bronze
1
Produktarchitektur
Die JTW-Anlaufscheibe ist eine flache ringförmige Lagerkomponente, die für die Bewältigung axialer Schublasten in rotierenden oder oszillierenden Baugruppen entwickelt wurde. Graphit-Festschmierstoffstopfen werden in gleichmäßigen Winkelabständen radial in das Bronzesubstrat eingesetzt. Die Unterlegscheibe sorgt für eine reibungsarme Schnittstelle zwischen rotierenden Wellenschultern und stationären Gehäusen. Diese ölfreie Konfiguration eliminiert Fettkanäle und Schmieranschlüsse und reduziert so die mechanische Komplexität bei Anwendungen mit Schublast.
2
Graphitverteilungsmuster
Schmierstoffeinsätze nehmen 18 bis 22 Prozent der Fläche der Unterlegscheibe ein. Der Graphit der Sorte EG-98 wird durch in die Bronzeoberfläche eingearbeitete Schwalbenschwanznuten mechanisch festgehalten. Während sich die Unterlegscheibe gegen eine Gegenfläche aus gehärtetem Stahl dreht, überträgt sich Graphit auf die Gegenfläche und bildet einen kontinuierlichen Trockenfilm. Die Einsatztiefe reicht von 1,5 mm bis 3,0 mm, abhängig von der Dicke der Unterlegscheibe, wodurch die Schmierung während der gesamten Verschleißlebensdauer gewährleistet ist.
3
Geometrie der Druckfläche
Standardscheiben verfügen über eine flache parallele Fläche mit einer Oberflächenrauheit Ra von 0,8 Mikrometern. Kantenfasen von 0,5 mm x 45 Grad verhindern die Gratbildung bei der Handhabung. Ölnuten oder Spiralmuster sind aufgrund des Festschmierstoffmechanismus nicht erforderlich. Die Ebenheit der Unterlegscheibe wird über den gesamten Durchmesser innerhalb von 0,02 mm gehalten, um eine gleichmäßige Lastverteilung zu gewährleisten.

Technische Spezifikationen

Materialqualität
CuSn8 (CW453K)
Entspricht EN 1982
Härtebereich
140-200 HB
Brinell-Skala
Druckfestigkeit
420 N/mm²
Bei 1 Prozent Verformung
Wärmeleitfähigkeit
52 W/m·K
Wärmeableitung
Reibungskoeffizient
0,08 - 0,14
Gegen gehärteten Stahl
Verschleißratengrenze
0,04 mm / 1000 Std
Bei Nennaxiallast
Maximaler PV-Wert
1,0 N/mm²·m/s
Trockenbetrieb
Temperaturbereich
-50°C bis 160°C
Dauerbetrieb

Primäre Axiallastanwendungen

Getriebe-Anlaufscheiben
Drehtellerlager
Endplatten für Hydraulikmotoren
Schraubenkompressor-Unterlegscheiben
Kupplungsfreigabemechanismen
Druckflächen des Ventilschafts
Druckringe der Propellerwelle
Drehpunkte der Bremse drücken
Installationsparameter
  • Härte der Gehäusegegenfläche: 55 bis 62 HRC empfohlen
  • Oberflächenbeschaffenheit der Gegenfläche: Ra 0,2 bis 0,4 Mikrometer
  • Ebenheit des Scheibensitzes: 0,01 mm pro 50 mm Durchmesser
  • Einlaufzeit: 30 Minuten bei 50 Prozent Nennlast
  • Axialspiel nach der Installation: 0,05 bis 0,15 mm
  • Während oder nach der Installation ist kein externes Schmiermittel erforderlich
Leistungseinschränkungen
  • Nicht geeignet für Kantenbelastungen über 5 Grad Fehlausrichtung
  • Vermeiden Sie eine unterbrochene Ölversorgung, wenn externes Schmiermittel vorhanden ist
  • Maximaler Schwingwinkel: 60 Grad Spitze zu Spitze
  • In geschlossenen Getrieben kann sich Graphitstaub ansammeln
  • Nicht für Trinkwasser- oder Lebensmittelkontaktanwendungen zertifiziert

Standardmäßige metrische Anlaufscheibenabmessungen

ISO 3547-3-konforme Serie
Maße der metrischen Serie in mm
Innendurchmesser ID Außendurchmesser AD Dicke T Standardtoleranz
10 24 2,0, 2,5, 3,0 ID H9 / AD h9
12 28 2,0, 2,5, 3,0, 4.0 ID H9 / AD h9
15 32 2,5, 3,0, 4,0 ID H9 / AD h9
18 38 2,5, 3,0, 4,0, 5.0 ID H9 / AD h9
20 42 3,0, 4,0, 5,0 ID H9 / AD h9
25 50 3,0, 4,0, 5,0, 6.0 ID H9 / AD h9
30 58 4,0, 5,0, 6,0, 8,0 ID H9 / AD h9
35 65 4,0, 5,0, 6,0, 8,0 ID H9 / AD h9
40 72 5,0, 6,0, 8,0, 10,0 ID H9 / AD h9
50 85 5,0, 6,0, 8,0, 10,0 ID H9 / AD h9
60 98 6,0, 8,0, 10,0, 12,0 ID H9 / AD h9
70 110 8,0, 10,0, 12,0 ID H9 / AD h9
80 125 8,0, 10,0, 12,0, 15.0 ID H9 / AD h9
100 150 10,0, 12,0, 15,0, 20,0 ID H9 / AD h9
Nicht standardmäßige Innendurchmesser von 8 mm bis 200 mm verfügbar. Segmentierte Anlaufscheiben für Durchmesser über 150 mm können als mehrere Bogensegmente geliefert werden.
FAQ
Häufige technische Fragen
Spezielle Anfragen zu JTW-Anlaufscheiben von Konstruktions- und Wartungsingenieuren.
Kann die JTW-Unterlegscheibe mit einer gerillten Gegenfläche verwendet werden?
Ja. Gerillte Gegenflächen beeinträchtigen die Leistung nicht. Der Graphittransferfilm überbrückt kleinere Oberflächenunregelmäßigkeiten nach der ersten Einlaufzeit von ca. 30 Minuten.
Was passiert, wenn die Graphiteinlagen vollständig verschleißen?
Wenn die Graphittiefe unter 0,5 mm abnimmt, berührt das Bronzesubstrat die Gegenfläche direkt. Der Reibungskoeffizient steigt auf 0,25 bis 0,35. Tauschen Sie die Unterlegscheibe aus, bevor der Graphit vollständig aufgebraucht ist, um Riefenbildung auf der Gegenfläche zu vermeiden.
Sind mehrere Unterlegscheiben für eine höhere Tragfähigkeit stapelbar?
Das Stapeln mehrerer Waschmaschinen wird nicht empfohlen. Die Lastverteilung zwischen gestapelten Unterlegscheiben wird ungleichmäßig. Verwenden Sie eine einzelne Unterlegscheibe mit größerer Oberfläche oder höherwertigem Material, um die Schubkapazität zu erhöhen.
Lagerungsanforderungen für JTW-Waschmaschinen
In trockener Umgebung zwischen 5 °C und 35 °C lagern. Relative Luftfeuchtigkeit unter 65 Prozent. Vermeiden Sie die Einwirkung von Ozon, UV-Strahlung und chemischen Dämpfen. Bei ordnungsgemäßer Lagerung beträgt die Haltbarkeit 5 Jahre.
