Heim / Produkt / JDB-Festlager / Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch
Großhandel Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch
Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch
  • Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch
  • Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch
  • Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch

Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch

Produktbeschreibung:

Runde, selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch ist eine leistungsstarke, wartungsfreie Lagerbuchse. Es besteht aus hochwertigem Messing und ist langlebig und korrosionsbeständig. Das einzigartige selbstschmierende Design erfordert kein zusätzliches Schmieröl, wodurch Wartungskosten und Umweltverschmutzung effektiv reduziert werden. Die Flanschstruktur ist einfach zu installieren und zu befestigen und gewährleistet einen stabilen und zuverlässigen Betrieb. Es eignet sich für eine Vielzahl von Industrieanlagen wie mechanische Getriebe, Automatisierungsgeräte usw. und kann den Reibungskoeffizienten erheblich reduzieren.

Kontaktieren Sie uns
Vorherige：Wartungsfrei mit ölfreiem Din9834-Führungsbuchsenlager aus Messing
Nächste：Mit Flansch versehene Graphit-Bronzebuchse, selbstschmierendes Oilless-Bronze-Gleitlager GB71 NAAMS

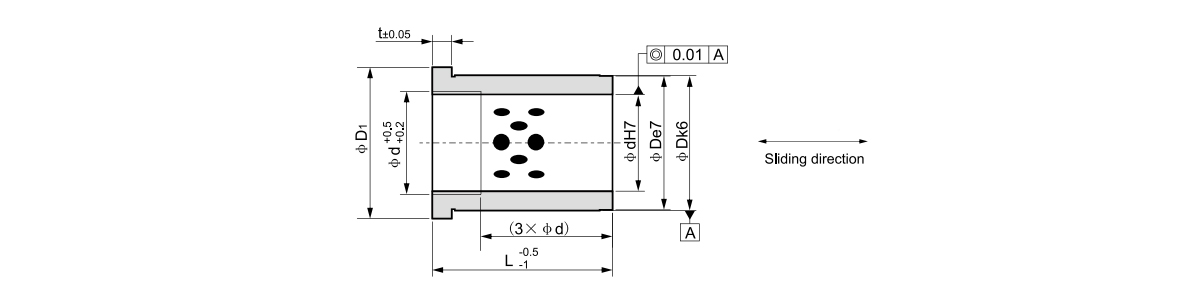

Produktbeschreibung

Standard-Nr. d L t D Toleranz D 1 d H7
e7 k6
JOST-9x12 9 12 3 14 -0.032
-0,050 		0.012
0.001 		16 9 0.015
0
JOST-9x17 17
JOST-9x22 22
JOST-9x27 27
10
JOST-9x36 36
JOST-10x12 10 12
JOST-10x17 17
JOST-10x22 22
JOST-10x27 27
JOST-10x36 36
JOST-12x17 12 17 6 18 23 12 0.018
0
JOST-12x22 22
JOST-12x27 27
JOST-12x36 36
JOST-14x17 14 17 20 -0,040
-0,061 		0.015
0.002 		25 14
JOST-14x22 22
JOST-14x27 27
JOST-14x36 36
JOST-14x46 46
JOST-14x56 56
JOST-17x17 17 17 25
JOST-17x22 22
JOST-17x27 27
JOST-17x36 36
JOST-17x46 46
JOST-17x56 56
JOST-16x17 16 17 6 22 -0,040
-0,061 		0.015
0.002 		27 16 0.018
0
JOST-16x22 22
JOST-16x27 27
JOST-16x36 36
JOST-16x46 46
JOST-16x56 56
JOST-18x17 18 17 26 31 18
JOST-18x22 22
JOST-18x27 27
JOST-18x36 36
JOST-18x46 46
JOST-18x56 56
JOST-18x66 66
JOST-20x17 20 17 20 0.021
0
JOST-20x22 22
JOST-20x27 27
JOST-20x36 36
JOST-20x46 46
JOST-20x56 56
JOST-20x66 66
JOST-22x22 22 22 6 30 -0,040
-0,061 		0.015
0.002 		35 22 0.021
0
JOST-22x27 27
JOST-22x36 36
JOST-22x46 46
JOST-22x56 56
JOST-22x66 66
JOST-22x76 76
JOST-22x86 86
JOST-24x17 24 17 24
JOST-24x22 22
JOST-24x27 27
JOST-24x36 36
JOST-24x46 46
JOST-24x56 56
JOST-24x66 66
JOST-24x76 76
JOST-24x86 86
JOST-30x27 30 27 42 -0,050
-0,075 		0.018
0.002 		47 30
JOST-30x36 36
JOST-30x46 46
JOST-30x56 56
JOST-30x66 66
JOST-30x76 76
JOST-30x86 86
JOST-30x96 96
JOST-30x116 116
JOST-32x27 32 27 32 0.025
0
JOST-32x36 36
JOST-32x46 46
JOST-32x56 56
JOST-32x66 66
JOST-32x76 76
JOST-32x96 96
JOST-40x56 40 56 10 54 -0,060
-0,090 		0.021
0.002 		60 40 0.025
0
JOST-40x66 66
JOST-40x76 76
JOST-40x86 86
JOST-40x96 96
JOST-40x116 116
JOST-40x136 136
JOST-40x156 156
JOST-42x56 42 56 42
JOST-42x66 66
JOST-42x76 76
JOST-42x86 86
JOST-42x96 96
JOST-42x116 16
JOST-42x136 136
JOST-42x156 156
JOST-50x76 50 76 66 72 50
JOST-50x86 86
JOST-50x96 96
JOST-50x116 16
JOST-50x136 136
JOST-50x156 156
JOST-50x196 196
JOST-60x96 60 96 20 80 86 0.030
0
JOST-60x116 16
JOST-60x136 36
JOST-60x156 156
JOST-60x196 196

Produkteinführung

JOST-Serie

Runde selbstschmierende JOST Oilless Messing-Führungslagerbuchse mit Flansch

Runde Flanschkonfiguration mit 360-Grad-Graphitschmierung für Drehführungsanwendungen, die axialen Halt und wartungsfreien Betrieb erfordern.
Runder Flansch Selbstschmierend Messingsubstrat 260°C max
1.6 Flansch-Außendurchmesserverhältnis
0.08 Reibungskoeffizient
200 N/mm² Statisch
◉ Konzentrisches Graphitmuster Schmierstoffeinsätze sind in konzentrischen Ringen sowohl auf der Bohrungs- als auch auf der Flanschfläche angeordnet. Sorgt für gleichmäßige Schmierung in jeder Drehposition.
⟳ 360-Grad-Flansch Durchgehender kreisförmiger Flansch mit gleichmäßiger Dicke. Bei der Installation ist keine Ausrichtung erforderlich. Gleichmäßige Spannfläche.
↕ Axiallastfähig Die Flanschfläche trägt Schublasten bis zu 40 N/mm². Graphiteinsätze am Flansch sorgen für Schmierung bei axialem Kontakt.
⚙ Drehbewegungsoptimiert Speziell entwickelt für Rundschalttische, Drehtische und Drehantriebsanwendungen, bei denen die Flanschposition variiert.

Material- und Leistungsspezifikationen

Basislegierung CuSn7Zn4Pb7 Hochfestes Messing
Härte 140-190 HB Brinell-Skala
Zugfestigkeit 480 N/mm² Mindestens
Dehnung 18 % Mindestens
Schmierstoffqualität EG-98 Graphit Hohe Reinheit
Schmiermittelabdeckung 22 % Bohrung / 16 % Flansch Oberfläche
Wärmeleitfähigkeit 50 W/m·K Bei 20°C
Koeffizientenerweiterung 19 x 10⁻⁶ /K 20–260 °C

Abmessungen der runden Flanschbuchse

Standardmäßige metrische Serie mit rundem Flanschprofil
Innendurchmesser mm Außendurchmesser mm Flansch-Außendurchmesser Länge L Flansch T Gewicht
8 14 22 10, 15, 20 2.5 8g
10 16 26 12, 16, 20, 25 2.5 14g
12 20 32 15, 20, 25, 30 3.0 22g
15 24 38 20, 25, 30, 40 3.0 35g
18 28 44 25, 30, 40, 50 3.5 52g
20 32 50 30, 40, 50, 60 3.5 68g
25 38 60 40, 50, 60, 80 4.0 110g
30 45 70 50, 60, 80, 100 4.5 170g
40 58 90 60, 80, 100, 120 5.0 320g
50 70 110 80, 100, 120, 150 5.5 520g
Kundenspezifische Flanschdurchmesser und -stärken verfügbar. Sonderlängen bis zu 200 mm können gefertigt werden.

Bereitstellung rotierender Anwendungen

Rundschalttische Präzisionspositioniertische, die eine gleichmäßige Drehbewegung mit axialer Sicherung erfordern.
Plattenspielerlager Hochleistungsdrehtische für Montage- und Prüfgeräte.
Drehantriebe Drehpunkte für pneumatische und hydraulische Drehantriebe.
Verpackungstürme Rotationsdichtungs- und Füllturm-Führungslager.
Rotationsstanzen Anleitungen für rotierende Stanz- und Prägegeräte.
Positionierungsstufen Drehpositioniertische für Inspektion und Bearbeitung.

Technische Anfragen

Graphitabdeckung der Flanschfläche Die Flanschfläche enthält 8 bis 14 Graphiteinsätze, die kreisförmig angeordnet sind. Deckt ca. 16 % der Flanschoberfläche ab.
Toleranz des Flansch-Außendurchmessers Die Standardtoleranz des Flanschaußendurchmessers beträgt ISO h11. Für Anwendungen, die eine engere Passung erfordern, ist eine H9-Toleranz auf Anfrage erhältlich.
Kann der Flansch zur Abdichtung verwendet werden? Nein. Die Flanschfläche ist nicht als Dichtfläche konzipiert. Es bietet nur axiale Positionierung und begrenzte Schubunterstützung.
Maximale Rotationsgeschwindigkeit Die maximale Dauergeschwindigkeit beträgt 0,5 m/s Oberflächengeschwindigkeit. Für höhere Geschwindigkeiten beachten Sie bitte die PV-Leistung und die Kühlanforderungen.
Flanschtyp Rund kontinuierlich
Standard ISO 3547-2
Anzahl der Graphiteinsätze Bohrung: 6-12 / Flansch: 8-14
Maximale Axiallast 40 N/mm²
